Visio三线表流程图导出TIF格式怎么做？学术论文高清TIFF设置教程

在向 SCI、EI 等核心期刊提交论文最终定稿（Camera-Ready）时，绝大多数出版商（如 IEEE、Elsevier、Springer）会要求作者将流程图、数据表等线条艺术图（Line Art）单独作为高分辨率的 TIFF（.tif） 格式文件上传，且分辨率通常要求达到 300 DPI 至 600 DPI。

Visio 原生支持直接将绘制好的三线表或流程图导出为 TIFF 格式，但如果不修改隐藏的默认参数，导出的图片会是极其模糊的 96 DPI 屏幕截图画质。

以下是在 Visio 中直接导出符合出版级别的高清 TIFF 格式的标准操作步骤：

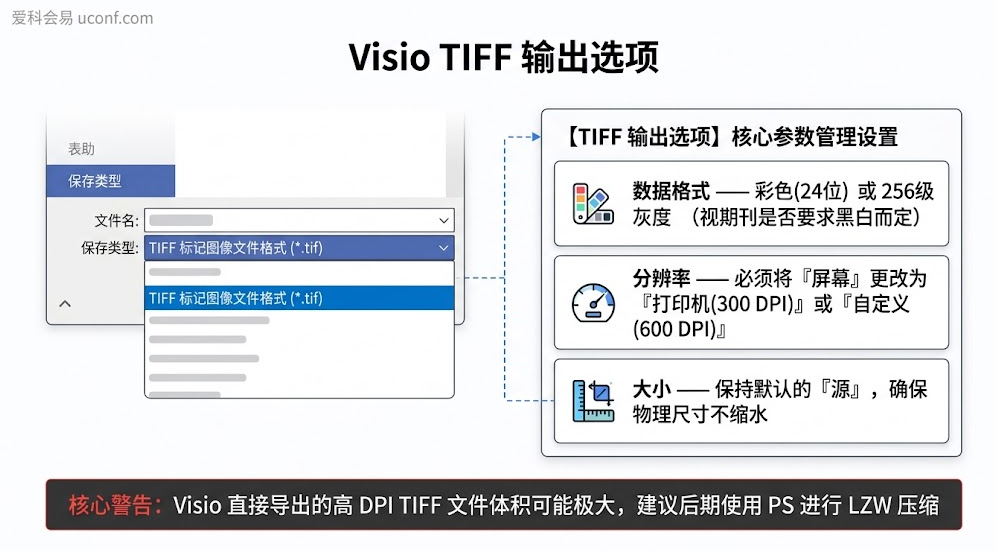

一、 Visio 直接导出高清 TIFF 的标准步骤

二、 进阶避坑：为什么导出的 TIFF 文件特别大？

痛点解析：

Visio 在直接导出 TIFF 时，默认采用的是未压缩（Uncompressed）的原始数据封包。如果你设置了 600 DPI 的自定义分辨率，一张并不复杂的流程图导出来可能会高达 20MB 甚至 50MB，这不仅极大地消耗电脑存储，更可能导致在学术期刊投稿系统（如 ScholarOne 或 Editorial Manager）中上传超时或报错。

终极解决方案（黄金工作流）：Visio $\rightarrow$ PDF $\rightarrow$ PS 处理

为了获得既高清、边缘又平滑、且体积仅有几 MB 的完美 TIFF 文件，学术界最推荐的“黄金工作流”如下：

1. Visio 导出 PDF（保留完美矢量）：

   在 Visio 中，将图形另存为 .pdf 格式。PDF 能够 100% 完美锁定三线表的线条粗细和文字矢量属性。

2. 在 PS 中光栅化渲染：

   打开 Photoshop，将刚才保存的 PDF 文件直接拖入 PS 中。此时 PS 会弹出一个“导入 PDF”的窗口。在这个窗口中，将“分辨率”手动输入为 600 像素/英寸，点击确定。

3. 另存为带 LZW 压缩的 TIFF：

   在 PS 中，如果背景是透明的，先新建一个白色图层置于底层。然后点击【文件】 $\rightarrow$ 【存储为】 $\rightarrow$ 选择 TIFF 格式。

   在弹出的 TIFF 选项中，【图像压缩】务必勾选【LZW】，【图层】选择“扔掉图层并存储拷贝”。

通过这个进阶工作流生成的 TIF 图片，不仅边缘抗锯齿效果比 Visio 直出更好，而且文件体积通常只有 Visio 直出体积的十分之一，能够无压力通过任何苛刻的期刊预审系统。
